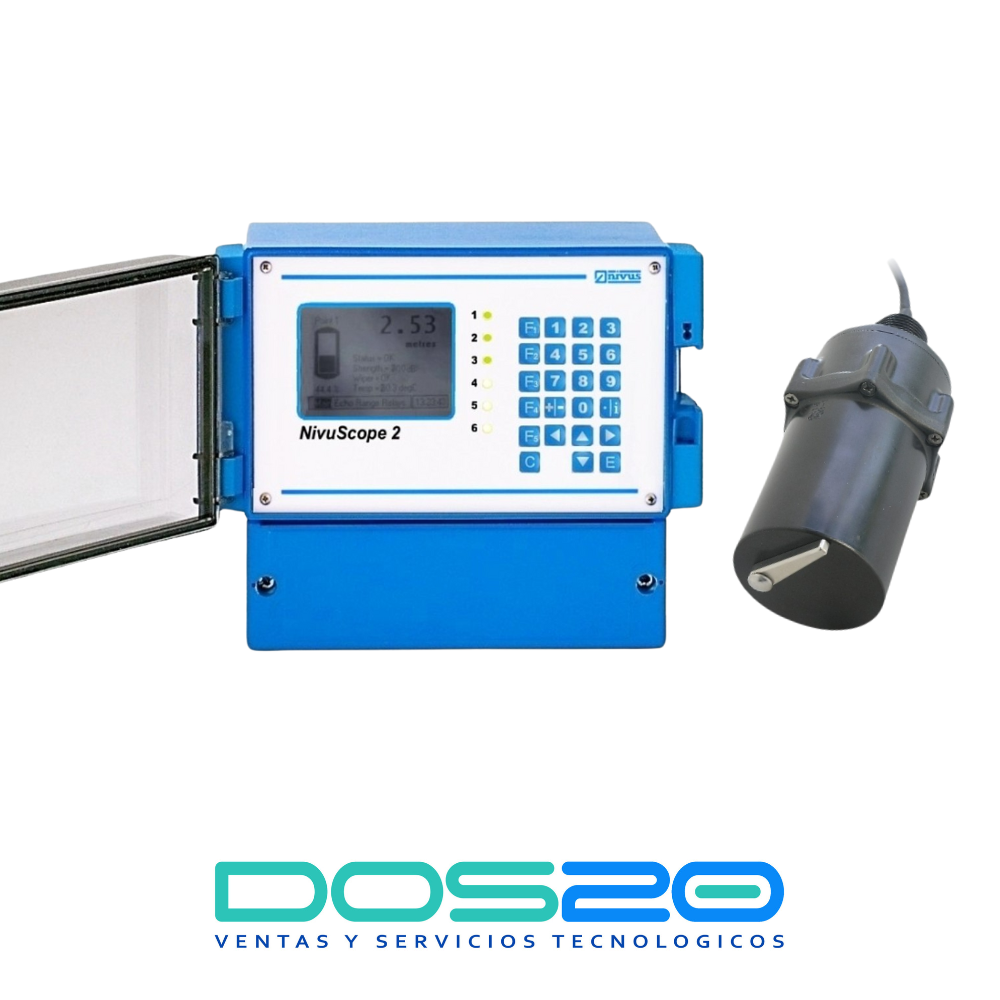

NivuScope 2
,

NivuScope 2

El NivuScope 2 es un sistema de medición ultrasónico para detectar capas de separación y medir niveles de lodo en decantadores primarios/secundarios, espesadores y tanques de sedimentación.

Funciona emitiendo impulsos de alta frecuencia que, al reflejarse en partículas sólidas, generan gráficos precisos de la interfase y el lodo. No requiere reajustes, opera independientemente de la densidad e incluye limpieza automática. Ideal para plantas de tratamiento de aguas residuales, potables e industriales, ofrece monitorización fiable y programación in situ o por software.

Categorías: , Etiquetas: , , Marca:
Añadir al presupuesto

Para la detección de capas de separación y perfiles de lodo

Sistema de medición NivuScope 2 para la detección fiable de capas de separación y medición de niveles de lodo, principalmente en decantadores primarios y secundarios.

  • Detección de interfases y niveles de lodo independiente de la densidad

  • Indica el nivel actual de lodo

  • Programación in situ mediante modo de diálogo o vía RS232 mediante software para PC

  • No requiere reajuste

  • Sensor integrado

  • Equipo de limpieza totalmente automático para condiciones extremas

NivuScope 2 hace transparentes sus tanques y depósitos.

Método de Medición

El sensor emite impulsos dirigidos de alta frecuencia hacia el líquido. Para ello, el sensor debe estar sumergido unos pocos centímetros en el líquido a medir, pero siempre debe estar posicionado por encima de la interfase superior que se desea medir.

Las partículas sólidas o el lodo presentes en el líquido reflejan las ondas sonoras de vuelta al sensor, que luego convierte las señales acústicas en señales eléctricas. La intensidad de la señal recibida, en función del tiempo de tránsito ultrasónico, se evalúa y se muestra como un gráfico en la pantalla.

Ficha Técnica

Categoría Especificación
General
Temperatura de operación -20 °C a +60 °C
Longitudes de cable 10 m, 20 m o 30 m (extensible hasta 200 m máx.)
Fijación Roscado exterior BSP 1″
Incluye limpiador para el sensor
Material Valox 357 y acero inoxidable 1.4401
Protección IP68
Sensor
Ángulo de haz 6°
Resolución 3 cm
Rango de medición 0.3 a 10 m
Zonas no medibles: 30 cm bajo el sensor y ~5 cm sobre el fondo
Tipo de sensor Sensor ultrasónico VT
Software
Funciones Evaluación de ecos, ajuste de parámetros y copias de seguridad
Salidas
Analógicas 2 x 4-20 mA (aisladas galvánicamente, carga máx. 1000 Ω, resolución 12 bit, desviación 0.1%)
Relés 6 relés (SPDT, 5A máx. a 240 V CA) para alarmas/límites/temporizadores
Interfaz RS232 / RS485 (Modbus, Profibus opcional)
Pantalla LCD gráfico retroiluminado (192 x 128 píxeles)
Ambiente
Temperatura -20 °C a +50 °C
Protección IP65
Enclosure
Peso Aprox. 1200 g
Material Policarbonato
Montaje Para pared o riel DIN
Alimentación
Consumo 20 W (típico 14 W)
Tensión 100-240 V CA (50/60 Hz) o 22-28 V CC
Nota Las especificaciones están sujetas a cambios sin previo aviso.



Aplicaciones

  • Plantas de tratamiento de aguas residuales

  • Decantadores primarios y secundarios, espesadores

  • Instalaciones de tratamiento de agua potable

  • Tanques de sedimentación de lodos

  • Industria/Química

  • Monitorización de sedimentación

  • Espesadores en general
